Sterowanie PC przy pomocy pilota RTV - interfejsik podłączany do RS232C

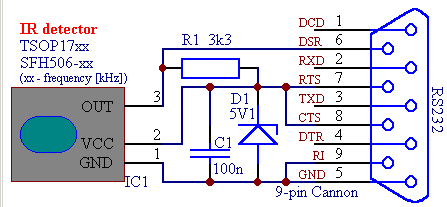

Poniżej zamieszczam schemat odbiornika podczerwieni podłączanego do portu szeregowego, którego opis był zamieszczony w CHIPie 11/2000. Układ jest bardzo prosty i współpracuje z wszystkimi pilotami, niestety do dekodowania rozkazów używa komputera PC, stąd jego wysokie wymagania jeśli chodzi o sprzęt (minimum 300MHz). Program dekodujący (np. Girder), realizuje rozkazy odebrane z pilota takie jak regulacja głośności, przemieszczanie myszy i wiele innych. Schemat układu poniżej.
Na wszelki wypadek przypominam, że w przypadku zdalnego sterowania sprzętu RTV powszechnie stosowana jest częstotliwość 36kHz, a więc trzeba się zaopatrzyć w scalaczek: TSOP1736 lub SFH506-36.
Korzystając z okazji chciałbym zachęcić do użytkowania moich programów rc5programy - 428KB.
- GetRC5 wyświetla adres i komende odebraną przez w/w przystawkę
- RC5Sender steruje przystawką emitującą modulowaną podczerwień - czyli z komputera PC robi pilota RTV.
Wymienione programy dotyczą tylko kodu RC5. Być może w przyszłości powstaną programy obsługujące inne standardy kodowania. Aktualnie mogę tylko zaoferować program irmon - 258KB, prezentujący odebraną paczkę IR w formie przebiegu czasowego.
Coś do poczytania o standardach kodowania IR:
